Трехмерная печать выхлопной трубы для Ford Mustang на 3D-принтере EP-M250 Shining 3D

Трехмерная печать выхлопной трубы для Ford Mustang на 3D-принтере EP-M250 Shining 3D

15 Июня 2018

<p align="justify">Компания Shining 3D по индивидуальному заказу успешно изготовила выхлопную трубу автомобиля, напечатав ее на <a href="/catalog/3d-printery_selektivnie/3d-printer-slm-ep-m250/" title="3D-принтер SLM EP-M250">3D-принтере EP-M250</a> собственного производства. Полученная с помощью технологии металлической 3D-печати деталь, была использована в автомобиле Ford Mustang для сборки и испытания его выхлопной системы.</p>

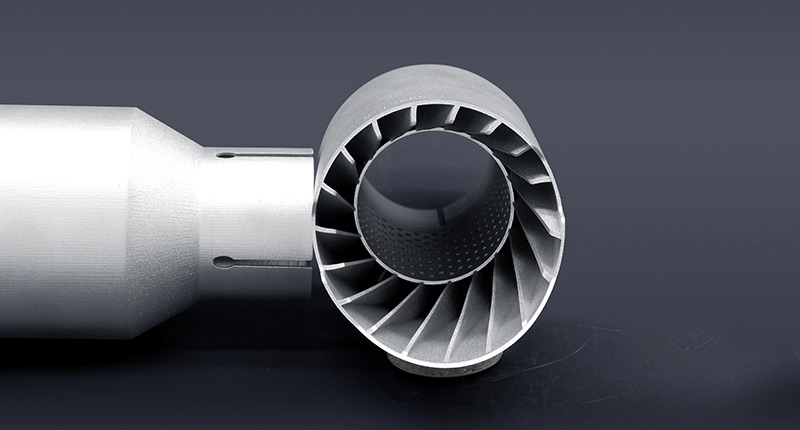

<center><img src="/images/vyhlopnaya_truba_3d_01.jpg" alt="Выхлопная труба для Ford Mustang напечатанная на 3D-принтере EP-M250 Shining 3D" title="Выхлопная труба для Ford Mustang напечатанная на 3D-принтере EP-M250 Shining 3D" width="100%"><br/><em>Выхлопная труба для Ford Mustang напечатанная на 3D-принтере EP-M250 Shining 3D</em></center>

<h4>Суть проблемы</h4>

<p align="justify">Для большинства владельцев автомобилей, ежедневная поездка на работу становится рутиной. Чтобы сделать ее менее скучной, некоторые владельцы автомобилей занимаются их тюнингом, привнося в его внешний вид некую индивидуальность. Как правило, такие идеи в части той или иной модификации не выходят за рамки закона и не нарушают требования по безопасности, например, это касается изменения внешнего вида путем модернизации выхлопной трубы автомобиля.</p>

<p align="justify">Из-за ограничения используемой технологии, основанной на сварке, традиционное производство выхлопных труб сталкивается с технологическими проблемами, которые вынуждают их использовать простую и примитивную конструкции системы вывода выхлопных газов, поскольку при сварке и штамповке сложный дизайн реализовать весьма проблематично и экономически не эффективно. Для нынешнего рынка форма выхлопной трубы автомобиля в основном соответствует конструкции, которая представлена на рисунке, приведенном ниже. Такая форма, ограниченная возможностями традиционной технологи изготовления, при эксплуатации транспортных средств приводит к таким проблемам, как плохой выход отработанных газов и, как следствие, потеря мощности двигателя.</p>

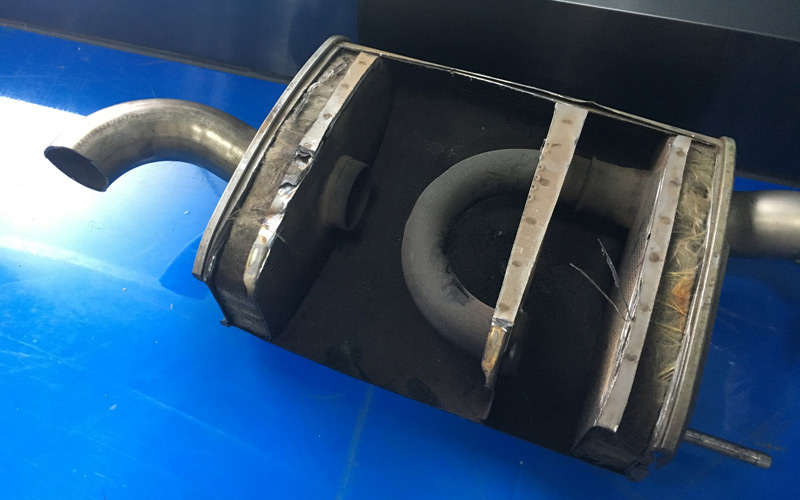

<center><img src="/images/vyhlopnaya_truba_3d_02.jpg" alt="" title="" width="100%"><br/><em>Выхлопная труба для автомобиля Ford Mustang, выполненная по традиционным технологиям<br/> в обычном для автомобилей конструктивном решении</em></center>

<h4>Применение металлической 3D-печати для изготовления выхлопной трубы автомобиля</h4>

<p align="justify">Не так давно компания Shining 3D успешно выполнила проект по трехмерной печати выхлопной трубы автомобиля с целью их модернизации для одного из автопроизводителей, и теперь такая же выхлопная труба была использована в автомобиле Ford Mustang для проведения испытаний в части возможности ее применения для автомобиля этой марки.</p>

<p align="justify">Выхлопная труба состоит из трех частей: впускной системы, глушителя и выпускной трубы выхлопной системы. Компания Shining 3D обеспечила полное решение конструкции от разработки ее нового конструктивного исполнения до выпуска уже готовой конечной продукции.</p>

<ol>
<li align="justify">На начальной стадии проекта инженер-конструктор компании Shining 3D с применением профессионального программного обеспечения Rhino разработал требуемую заказчиком 3D-модель. В процессе проектирования был разработан и новый вариант внутренней структуры выхлопной трубы, который был оптимизирован благодаря возможностям технологии 3D-печати по отношению к ограниченным в этом плане традиционным технологиям ее изготовления, что значительно увеличило эффективность работы выхлопной системы и уменьшило занимаемый ею объем.</li><br/>

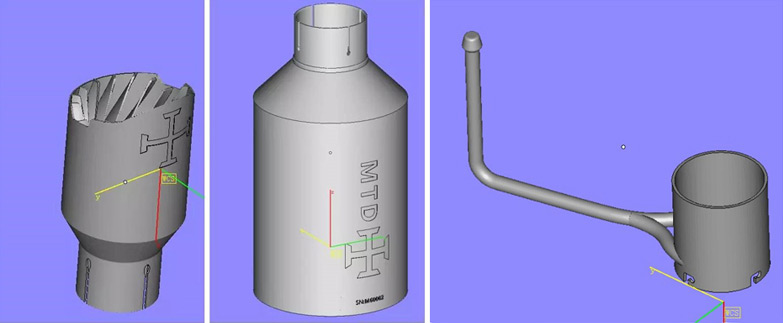

<center><img src="/images/vyhlopnaya_truba_3d_03.jpg" alt="" title="" width="100%"><br/><em>Проектирование 3D-модели выхлопной трубы</em></center><br/>

<li align="justify">После завершения процесса проектирования конструктор распечатал выхлопную трубу методом трехмерной SLA-печати (стереолитографии), в основе которой принцип отверждения жидких полимерных материалов под воздействием лазера технологии 3D-печати. Это позволило без создания металлического прототипа протестировать общее решение выхлопной трубы и использовать его для оценки проекта клиентом с целью возможного дальнейшего улучшения продукта.</li>

<div class="thumb"><div class="item-slider">
<a href="/images/vyhlopnaya_truba_3d_04.jpg" title="Внутренняя уникальная структура выхлопной трубы, оптимизированная с помощью технологии 3D-печати"><img alt="Внутренняя уникальная структура выхлопной трубы, оптимизированная с помощью технологии 3D-печати" src="/images/vyhlopnaya_truba_3d_04s.jpg" title="Внутренняя уникальная структура выхлопной трубы, оптимизированная с помощью технологии 3D-печати"></a>
<a href="/images/vyhlopnaya_truba_3d_05.jpg" title="Внутренняя уникальная структура выхлопной трубы, оптимизированная с помощью технологии 3D-печати"><img alt="Внутренняя уникальная структура выхлопной трубы, оптимизированная с помощью технологии 3D-печати" src="/images/vyhlopnaya_truba_3d_05s.jpg" title="Внутренняя уникальная структура выхлопной трубы, оптимизированная с помощью технологии 3D-печати"></a>
<p>Внутренняя уникальная структура выхлопной трубы, оптимизированная с помощью технологии 3D-печати, такой профиль очень трудно обрабатывать по традиционной технологии</p></div>
</div>

<li align="justify">После того, как дизайн был подтвержден клиентом, компания Shining 3D использовала разработанную цифровую форму для распределенной 3D-печати, то есть, передачи файлов печати на удаленно расположенные принтеры. Имея отдельные заказы на печать для сервисных центров в масштабе всей страны, таких как Weihai, Haimen Chongqing и т. д., интеллектуальные 3D-принтеры EP-M250 в разных сервисных центрах могут печатать одновременно, что значительно сокращает время доставки конечного продукта. В промышленных 3D-принтерах EP-M250 используется технология SLM (selective laser melting), обеспечивающая получение деталей из металлического порошка путем его селективного лазерного плавление.</li>
</ol>

<div class="thumb"><div class="item-slider">
<a href="/images/vyhlopnaya_truba_3d_06.jpg" title="Завершенная выхлопная труба автомобиля, выполненная методом металлической 3D-печати"><img alt="Завершенная выхлопная труба автомобиля, выполненная методом металлической 3D-печати" src="/images/vyhlopnaya_truba_3d_06s.jpg" title="Завершенная выхлопная труба автомобиля, выполненная методом металлической 3D-печати"></a>

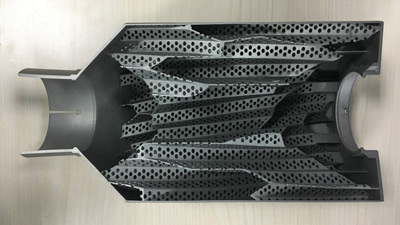

<a href="/images/vyhlopnaya_truba_3d_07.jpg" title="Завершенная выхлопная труба автомобиля, выполненная методом металлической 3D-печати"><img alt="Завершенная выхлопная труба автомобиля, выполненная методом металлической 3D-печати" src="/images/vyhlopnaya_truba_3d_07s.jpg" title="Завершенная выхлопная труба автомобиля, выполненная методом металлической 3D-печати"></a><p>Завершенная выхлопная труба автомобиля, выполненная методом металлической 3D-печати</p>
</div>
</div>

<h4>Заключение</h4>
<ol>
<li align="justify"><strong>Более сильный звук</strong><br>
Благодаря оптимизации внутренней конструкции, выхлопная труба, выполненная по технологии 3D-печати, звучит более мощно, как у суперкара.</li>

<li align="justify" style="margin-top:10px"><strong>Уменьшение собственного веса выхлопной трубы</strong><br>
У выхлопной трубы, выполненной методом 3D-печати удалось достичь снижение веса примерно на 67%. Но качественные характеристике выхлопной грубы полностью соответствуют предъявляемым к ней требованиям, а сама выхлопная система выглядит более красиво и эстетично.</li>

<li align="justify" style="margin-top:10px"><strong>Сохранение собственной мощности двигателя</strong><br>
Когда автомобиль работает на высоких оборотах, а его выхлопная труба из-за возникновения обратного давления, связанного с ограниченной пропускной способностью, не может выпускать газообразные продукты сгорания топлива в полном объеме, то это естественно будет оказывать влияние на мощность двигателя и приведет к уменьшению создаваемый им крутящего момент силы на валу. Выхлопная система, выполненная методом металлической 3D-печати, имеет довольно-таки высокую скорость вытекания выхлопных газов, та что не зависимо от режима работы двигателя и его оборотов, выхлопные газы могут более эффективно удаляться через разработанную уникальную систему их вывода, что собственно и обеспечивает сохранение мощности двигателя независимо от режима его функционирования.</li>
</ol>

<h4>Преимущества распределенной 3D-печати</h4>

<p align="justify">Стоит отметить, что в этом проекте компания Shining 3D использовала технологию распределенной трехмерной печати, полностью используя время простоя оборудования, расположенного в Вэйхае, Чунцине, Хаймене и других сервисных центрах. Это не только увеличило коэффициент использования данного оборудования, но и сократило время доставки готовых деталей заказчикам.</p>

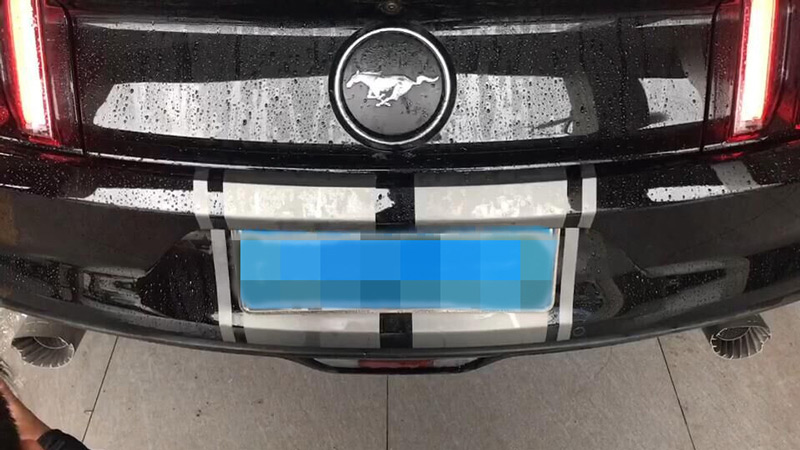

<center><img src="/images/vyhlopnaya_truba_3d_08.jpg" alt="Готовая выхлопная труба для Ford Mustang изготовленная на промышленном 3D-принтере EP-M250" title="Готовая выхлопная труба для Ford Mustang изготовленная на промышленном 3D-принтере EP-M250" width="100%"><br/><em>Готовая выхлопная труба для Ford Mustang изготовленная на промышленном 3D-принтере EP-M250</em></center><br/>
