Описание
Самая быстрая в мире Full 3D автоматическая оптическая инспекция

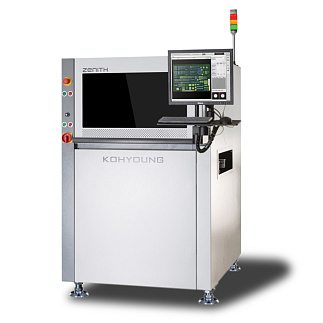

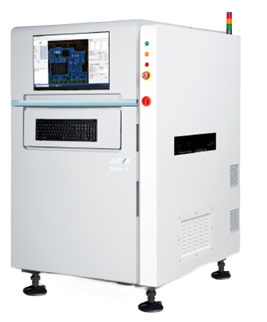

Zenith Lite – простая в использовании система Full 3D автоматической оптической инспекции, которая позволяет обнаружить дефекты компонентов, рисунка, отверстий и инородные материалы на собранных печатных платах при помощи 3D измерения. Она преодолевает недостатки систем 2D, обеспечивает точное измерение паяных соединений после монтажа.
- Высокопроизводительная full 3D-инспекция
- Широкий диапазон инспектируемых объектов
- Быстрая и простая настройка условий инспекции на основе 3D измерений
Точное измерение паяного соединения
Zenith LiTE является единственной системой full 3D АОИ, которая точно измеряет паяное соединение после процесса монтажа и оплавления.
Широкий диапазон инспектируемых объектов при помощи 3D
- Измерение и инспекция различных видов дефектов
Обнаружение различных видов дефектов, включая: Отсутствие, Смещение, Поворот, Полярность, Перевёрнутое положение, OCV/OCR, Кромки припоя, Billboarding, Приподнятые выводы, Приподнятый корпус, эффект «надгробный камень», Перемычки и многое другое.
Идеальное решение для компенсации деформации плат
- Гибкая печатная плата
- Скос
- Разница в высоте
- Локальная деформация/поворот/усадка/растяжка платы
Минимизация Ложных срабатываний
Компенсация деформации от компании Koh Young – это революционное решение на основе 3D измерений для проблемы деформации печатных плат
Быстрая и простая настройка условий инспекции
- Метрическая настройка условий инспекции на основе 3D измерительных данных
- Устранение неопределённостей во время процесса контроля при помощи количественной оцифровки результатов инспекции
- Простая настройка и изменение условий инспекции на основе измеренных результатов проверки
| Требования | Решения |
|---|---|
| Решение для проблемы затенения | Бестеневая муаровая 3D технология & 4-сторонняя проекция |
| Решение для проблемы бликования | |
| Затенённая зона между высокими компонентами | |
| Инспекция маленьких компонентов | Мультичастотная муаровая технология |
| Широкий предел измерения + точность | |
| Компенсация деформации платы в режиме реального времени | Компенсация деформации (Привязка по контактной площадке + Мультичастотная муаровая технология) |
| Расположение тёмных и светлых компонентов | Full 3D-измерение |
| Корпус компонента, инспекция компланарности выводов | |
| Инспекция профиля и объема пайки | |
| Инспекция 3D полярности | |
| Инспекция на трещины в компонентах |
| Средства инспекции | Цель инспекции | Отсутствие, смещение, поворот, 3D полярность, перевёрнутое положение, OCV/OCR, компланарность, кромка припоя, приподнятость, Billboarding, tombstone, перемычки, размер |
|---|
| Функц-ность инспекции | Разрешение камеры | 15 мкм | 20 мкм |
|---|---|---|---|
| Размер поля обзора | 30×30 мм | 40×40 мм | |
| Скорость full 3D-инспекции | 22.9 ~ 33.6 см2/сек (Скорость инспекции зависит от платы и условий инспекции) | ||
| Точность измерения высоты (на KY калибровочном шаблоне) | ±3% | ||
| Камера | Скоростная камера на 4 Мегапикселя | ||
| Подсветка | IR-RGB СИД подсветка купольного типа | ||
| Максимальная высота измерения | 5 мм | ||
| Обработка плат | Настройка ширины конвейера | Автоматическая |
|---|---|---|
| Тип фиксации конвейера | Передняя / Задняя фиксация (заводская установка) |
| ПО | Поддерживаемый формат ввода | GERBER Data (274X, 274D), ODB++, Placement file, Mounter JOB file, Allegro, Zuken, Mentor (опция) |
|---|---|---|
| Средства программирования | ePM-AOI, AOI GUI 2.3.6 | |
| Операционная система | AOI GUI 2.3.6 | |
| Инструмент статистического управления процессами | SPC Pro Станция Review Система удалённого контроля KSMART |
|
| Удобство для оператора | Library Manager 2.0 KYCal: Автокалибровка камеры, Автокалибровка подсветки, Автокалибровка высоты |
|
| Операционная система | Intel i7-3970X (6-ядерный), 32 Гб, Windows 7 Максимальная 64 бит |
| Доп. решения | 1D & 2D Ручной сканер штрих-кодов 1D & 2D Встроенный сканер штрих-кодов Офлайн станция програ ммирования Офлайн станция SPC Pro Стандартный калибровочный инструмент Удалённая система контроля KSMART Компенсация деформации Инспекция инородных материалов Станция просмотра |
|---|
| M | L | DL | XL | |
|---|---|---|---|---|
| Максимальный размер платы | 330×330 мм | 510×510 мм | Двойная: 510×320 мм Одиночная: 510×580 мм |
850×690 мм |
| Минимальный размер платы | 50×50 мм | 70×70 мм | ||
| Толщина платы | 0.4~5 мм | 0.5~8 мм | ||
| Максимальный вес платы | Кольцевой ремень: 2 кг, Зубчатый ремень: 5 кг | 10 кг | ||
| Вес устройства | 550 кг | 600 кг | 700 кг | 850 кг |
| Зазор снизу | 50 мм | |||
| Питание | 200~240 ВAC, 50/60 Гц 1 фаза, 5 кгс/см2 | |||
| W | 820 мм | 1000 мм | 1000 мм | 1350 мм |
| D | 1265 мм | 1265 мм | 1445 мм | 1445 мм |
| H | 1627 мм | |||
| F | 985 мм | 1165 мм | ||
